变易智能ESP-01(8Mbit)刷固件教程

2021.06.18 | admin | 575次围观

一.准备

1.USB-TTL

2.变易智能继电器模块 并把  ESP8266 01 拔出来

3.杜邦线若干


二、下载 固件和相关软件(5个)

首先是先下载需要用到的工具和固件

注意 RAR压缩包一定要解压好 方便下面使用

FLASH_DOWNLOAD_TOOLS_v0.9.3.1.rar    https://www.lanzoui.com/i72q4va

2. nodemcu-1.5.4.1-final-12-modules-2018-10-25-08-03-14-float.bin  http://www.lanniuw.cn/dow/kg/nodemcu-master-12-modules-2018-10-25-07-38-13-float.bin


3. Esplorer-CN-V0.2.zip  https://www.lanzoui.com/i72q06b

4. java864.exe   https://www.lanzoui.com/i72q4dc

5. LUA源码  https://wwa.lanzoui.com/iIOsGqpp3mb


三,接线

1.下面是 ESP8266 所有接线说明和一些参数


2.GPIO0 默认是工作模式(不接线)。如果接了低电平就是下载模式(给模块刷固件!!)所以接低电平。CH_PD接高电平,其余除了TX,RX外可以不接线.. 如下图



 四,开始烧写固件

1.打开设备管理器查看 串口 端口

2.打开 FLASH_DOWNLOAD_TOOLS_v0.9.3.1

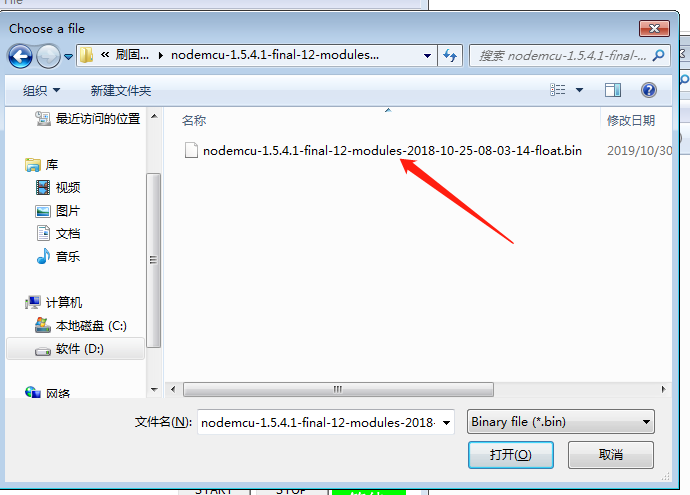

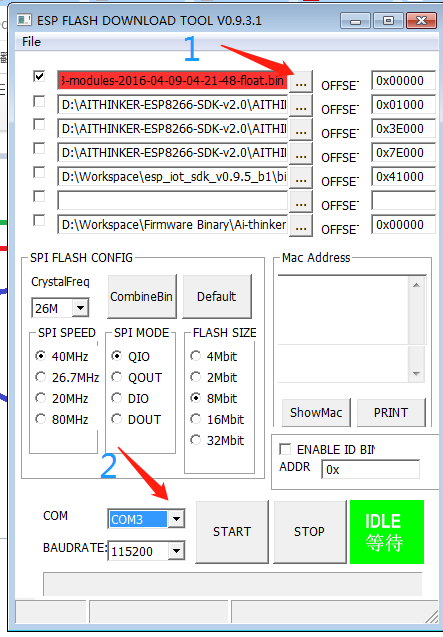

如下图 1处点击后选择下载好的固件 文件(下载好解压好后的文件)

 nodemcu-1.5.4.1-final-12-modules-2018-10-25-08-03-14-float.bin

如下图的2处  选择上面 设备管理器查看 串口 端口 即可

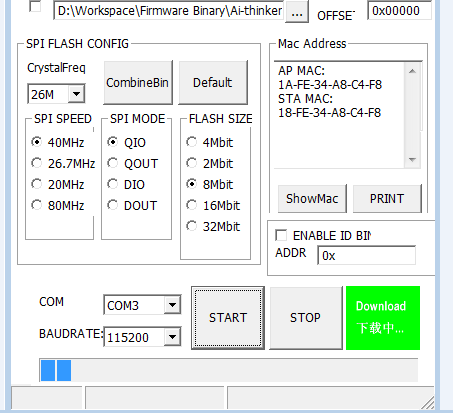

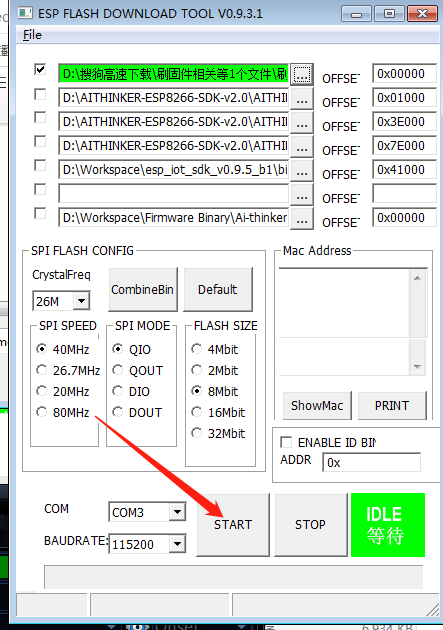

3,按上面的图片和要求填完后 点击start开始烧录


然后开始烧录直到完成

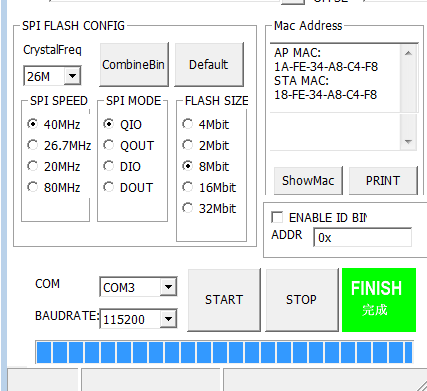

然后开始烧录直到完成 如下图显示说明烧录完成了


4.完成后,拔掉 USB-TTL 按下面的图接线  重新插入到USB上 先让模块处于正常工作模式

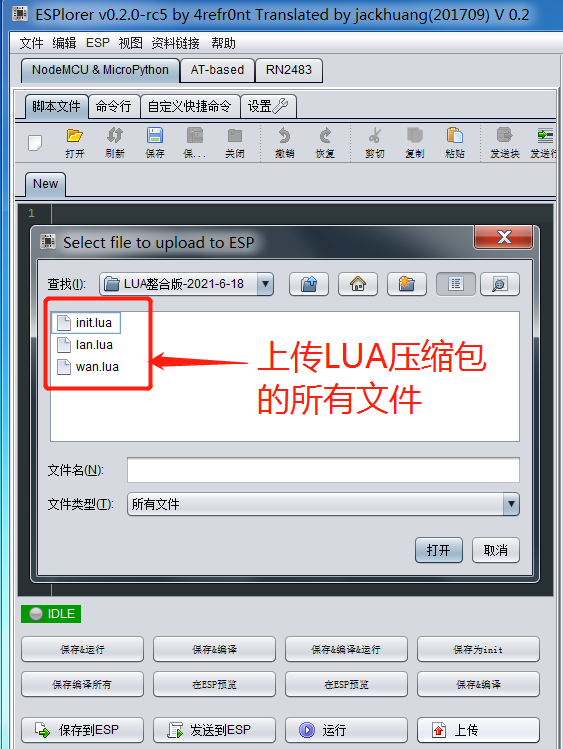

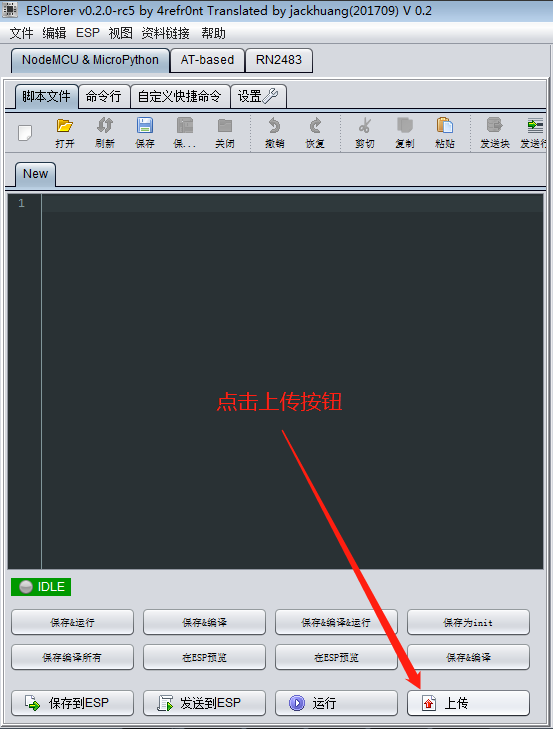

 5.上传LUA模块文件

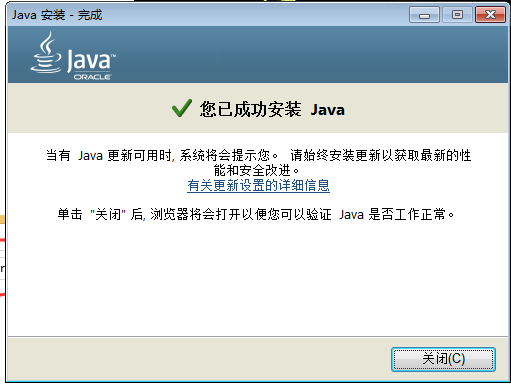

安装 java864.exe  提示完成后点关闭就可以了

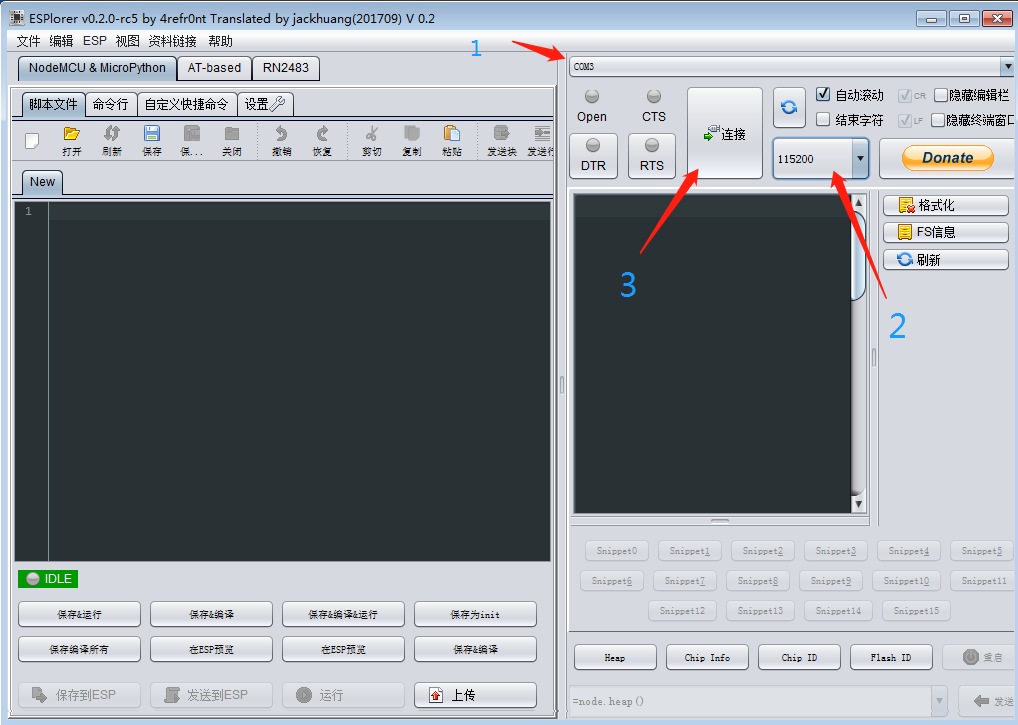

打开 Esplorer-CN-V0.2.jar  如下图1处选 串口 2处选 端口 最后点击连接按钮

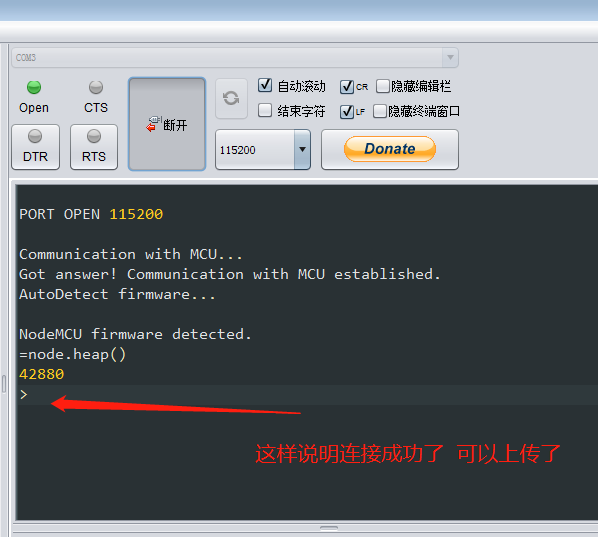

 如下图就说明连接成功了





这样刷固件就完成了


 配置一下设备连接WIFI

手机下载安装APP就可以远程控制开关了
